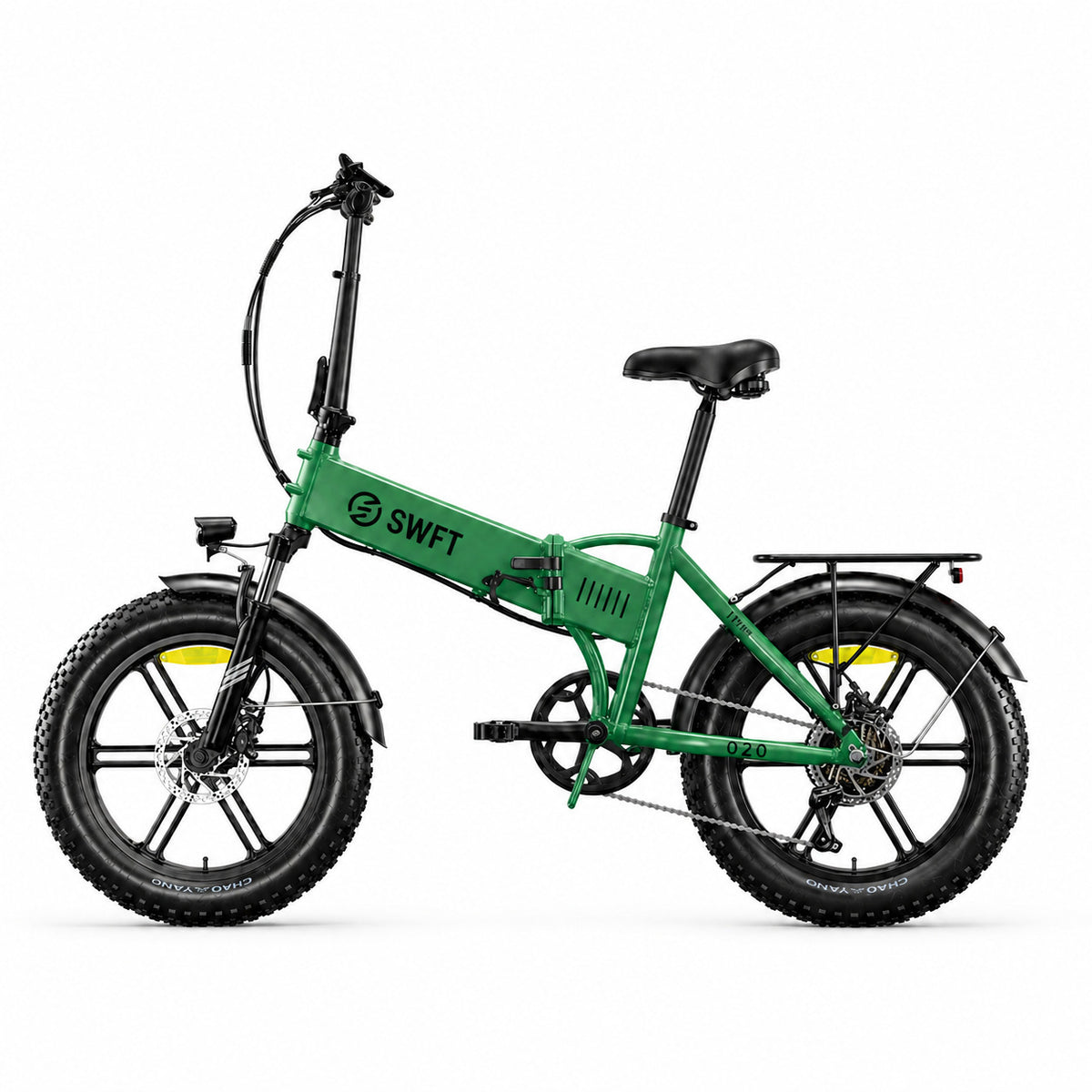

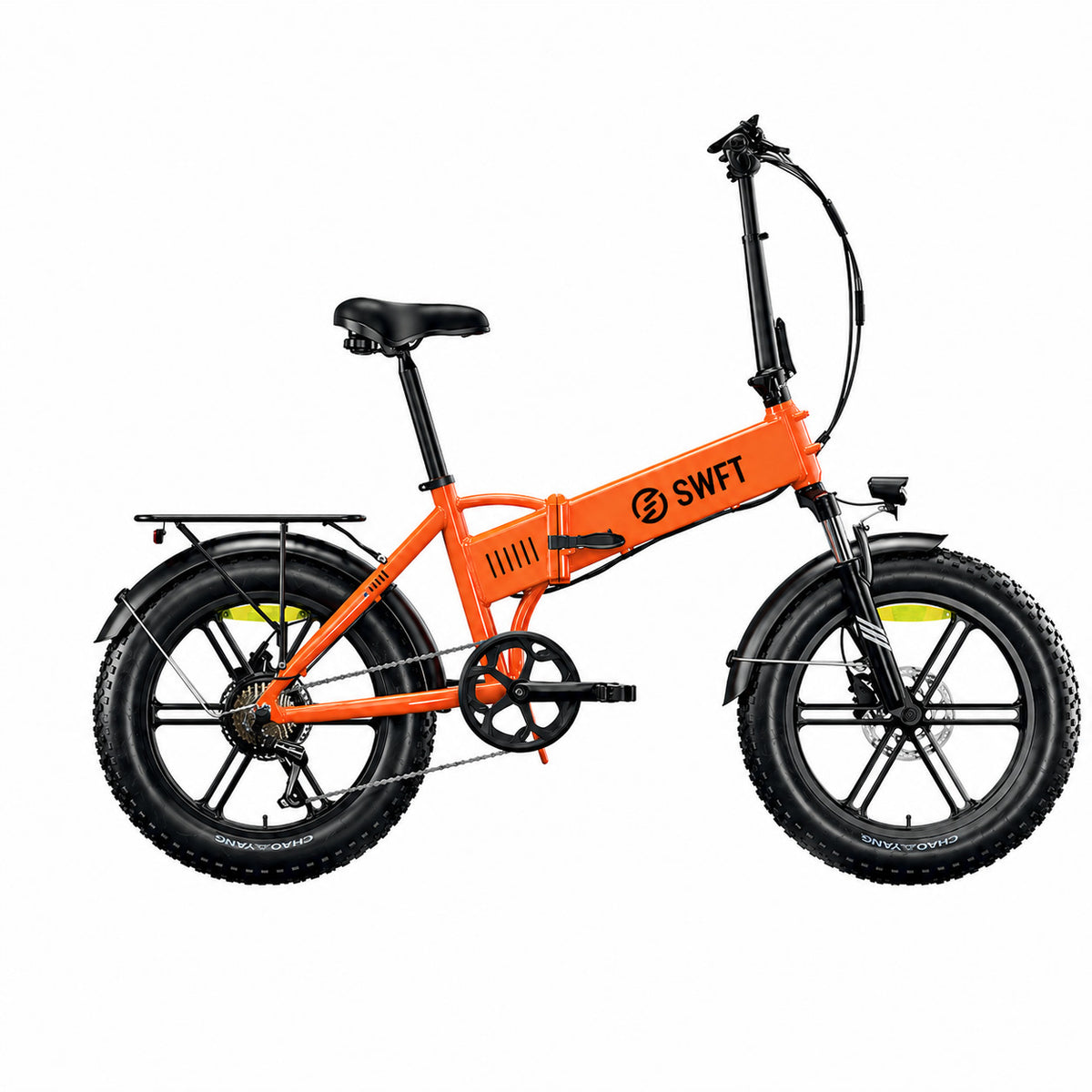

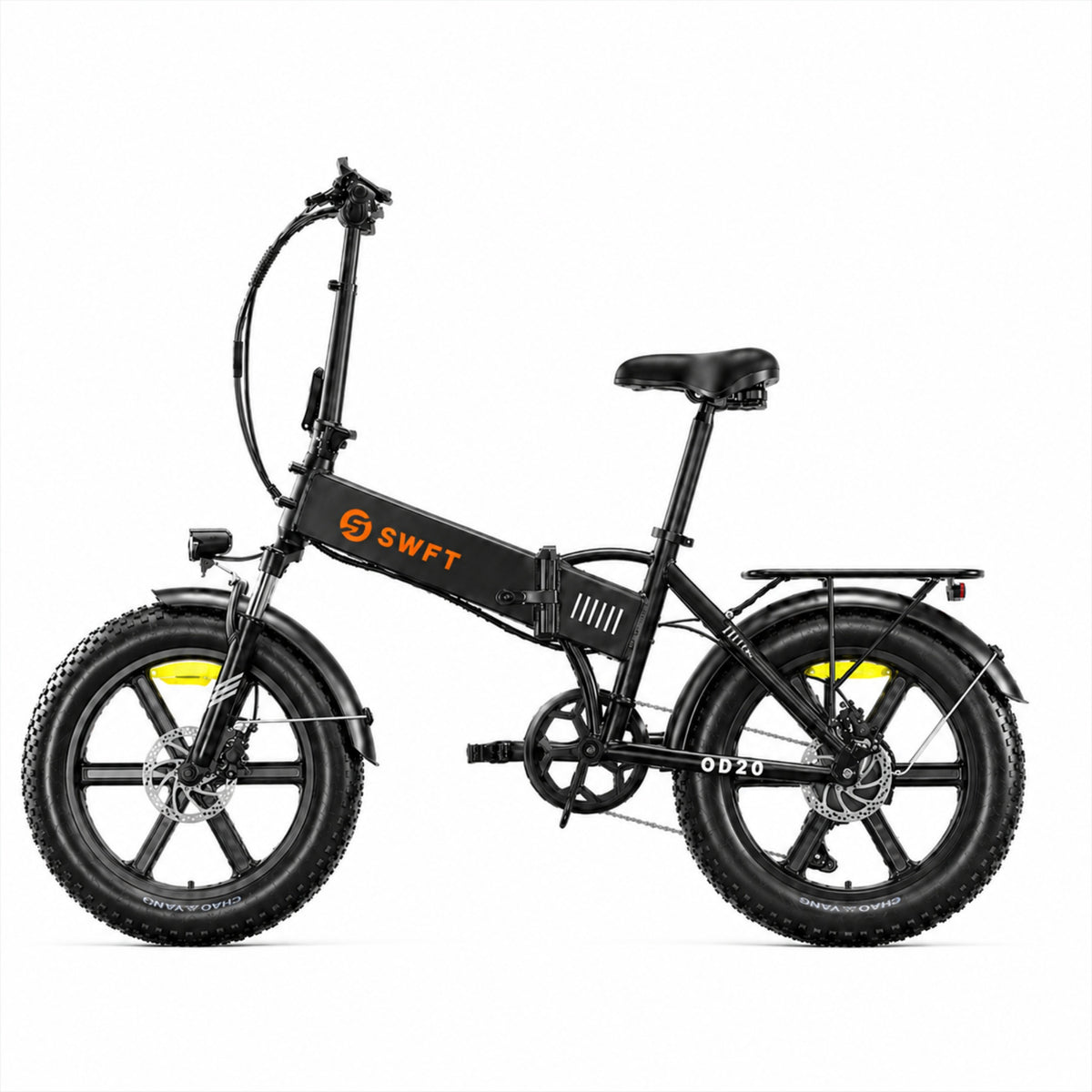

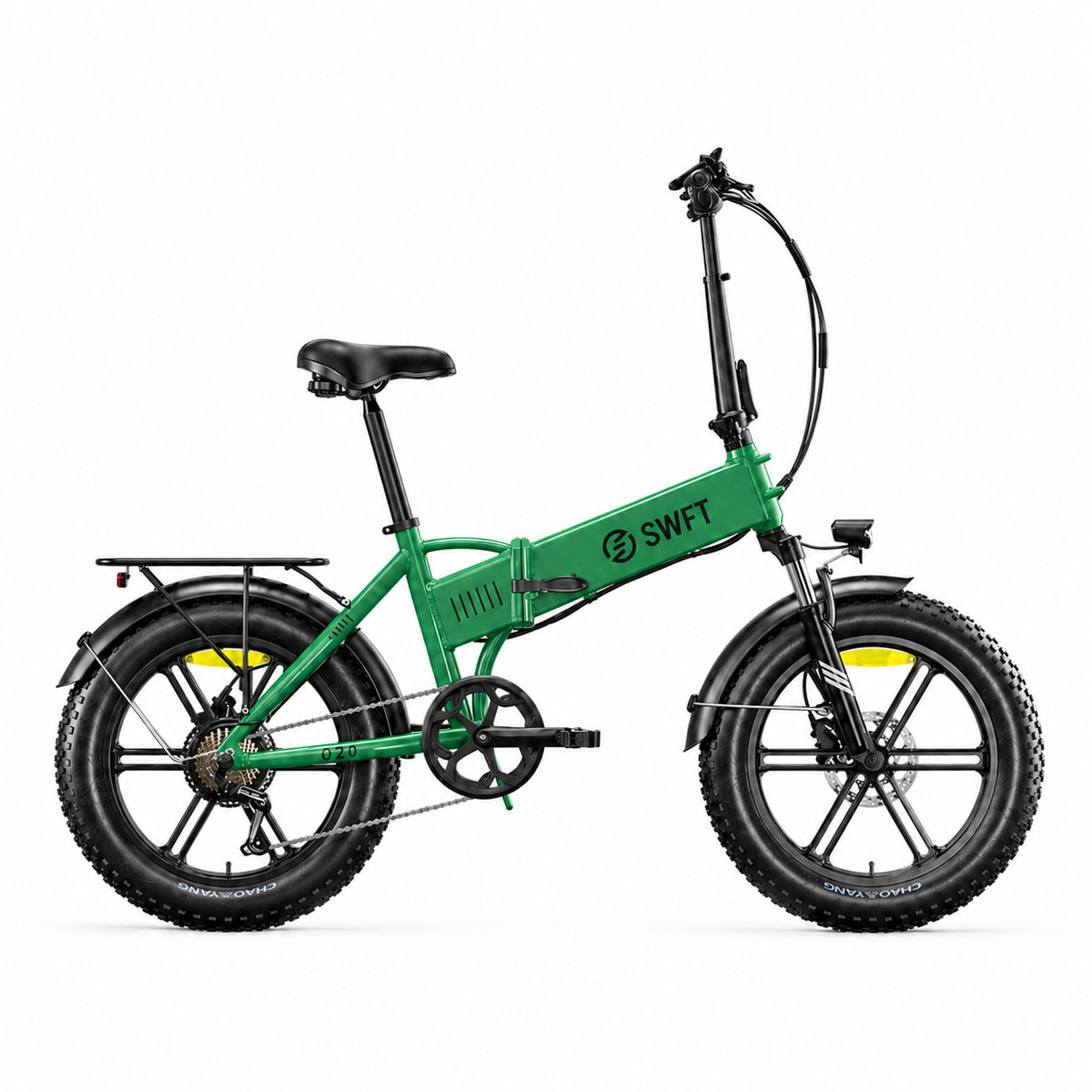

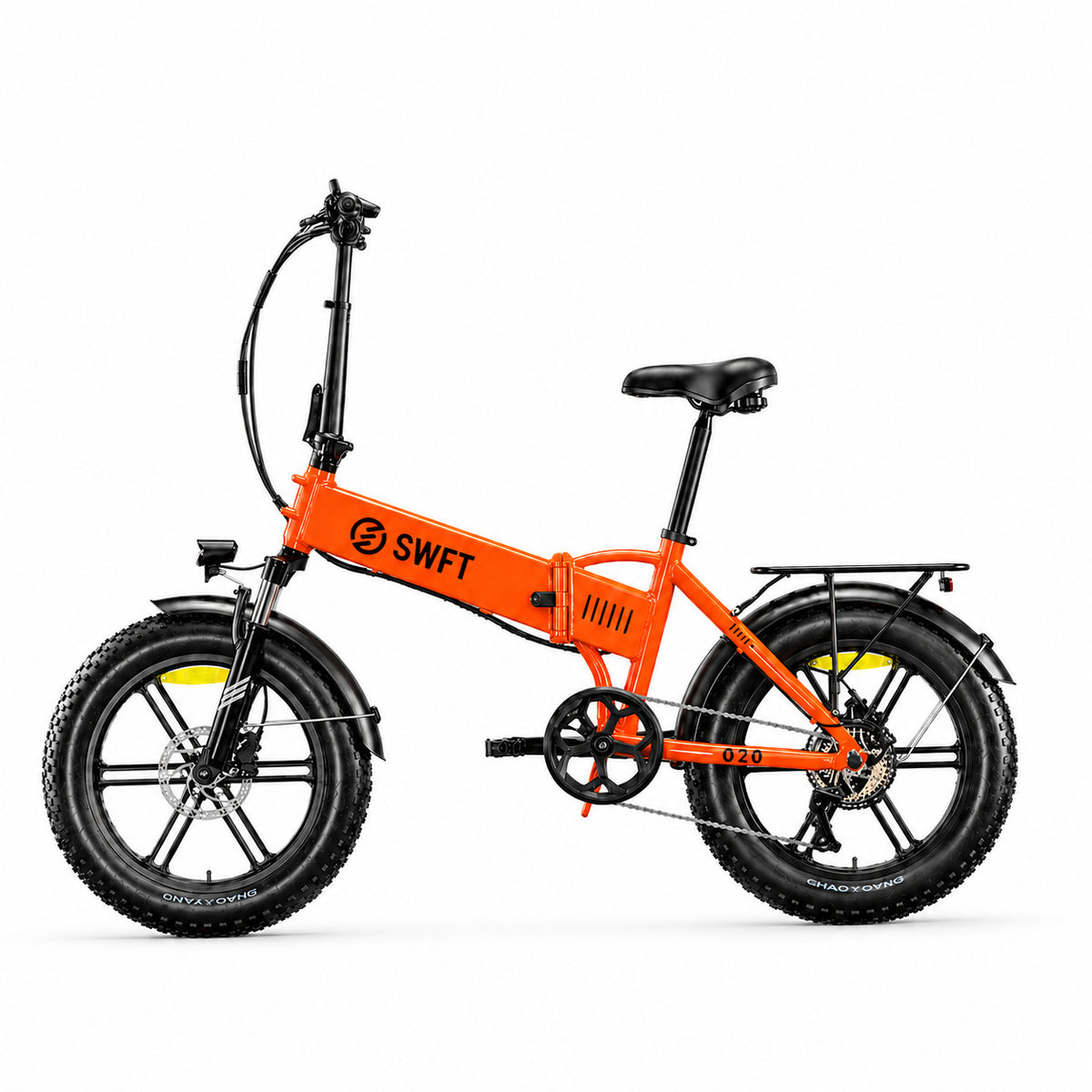

Bicicleta eléctrica plegable SWFT SD20 624Wh - 20"x4" Fatbike

Servicio postventa Weeling siete días a la semana, con red europea de talleres colaboradores

La SD20 es la compañera ideal para trasladarte en la ciudad o para pasear por sus calles. Con un diseño clásico y atractivo, vayas donde vayas atraerás las miradas.

ALTO RENDIMIENTO: el motor brushless de 250 watios de potencia nominal (500 W pico) permite una velocidad de hasta 25 Km/h y ascender pendientes con facilidad.

AUTONOMÍA: batería de celdas de ion litio, con una tensión de 48 voltios, corriente de 13 amperios hora. Podrás disfrutarla hasta 4 horas seguidas y recorrer 100 kilómetros con un nivel de asistencia medio.

PLEGABLE Y FÁCIL DE MANEJAR: puedes plegar la bicicleta en menos de 10 segundos, cargarla en el maletero del coche y guardarla en tu casa, en la oficina o donde la lleves.

FUNCIONAL: La bicicleta está equipada con doble suspensión trasera, frenos de disco mecánicos traseros y delanteros y cambio Shimano de siete velocidades.

ROBUSTA: cuadro de aluminio y ruedas de 20 pulgadas. El peso de la bicicleta es de 32 kilos y puede soportar hasta 150 Kg de carga.

GARANTIZADA: esta bicicleta eléctrica se entrega con 2 años de garantía y ofrece un servicio propio de mantenimiento postventa.

NOTA: el uso de bicicletas o patinetes eléctricos en áreas públicas está sujeto a restricciones legales. Por favor, verifica las restricciones vigentes cuando uses este producto.

Caracteristicas tecnicas

• motor trasero
• potencia 250 W nominal)
• voltaje 48V
• batería de Li-Ion
• carga 13Ah
• capacidad 624 Wh
• autonomía 5 hrs
• alcance máximo 100Km
• cuadro de aluminio
• suspensión trasera
• cambio shimano
• ruedas 20"x4"
• frenos de disco hidráulicos
• peso 32 kg
• carga máxima 150 Kg
• dimensiones 112 cm x 172 cm x 72 cm

Ficha técnica

• Capacidad de batería: 600 Wh o más
• Autonomía: hasta 120 km
• Posición del motor: trasero
• Par máximo: 55 Nm
• Batería extraíble: sí
• Batería integrada: sí
• Cargador: por cable
• Tamaño de rueda: 20"
• Velocidades: 7 velocidades
• Frenos: disco mecánicos
• Suspensión: delantera
• Cuadro: aluminio
• Plegado: manual
• Peso: 32 kg
• Carga máxima: 150 kg

Advertencias de seguridad

Por favor, preste atención a los requisitos legales nacionales cuando la bicicleta deba ser utilizada en vías públicas (por ejemplo, iluminación y reflectores).

Cuando se siente en el sillín para pisar el pedal con el talón plano, cuando el pedal esté en la posición más baja, las piernas deben estirarse ligeramente, y en este momento es la altura más adecuada. Si el ciclista solo puede pisar el pedal con los dedos de los pies o las piernas no pueden estirarse ligeramente, se producirá fatiga y lesiones deportivas, por lo que es necesario ajustar cuidadosamente la altura del poste del sillín. El mango del freno izquierdo controla el freno trasero y el mango del freno derecho controla el freno delantero.

Este manual describe el uso seguro de su bicicleta eléctrica. Las imágenes son solo de referencia y pueden mostrar componentes similares para otros modelos.

a. Por favor, obedezca las reglas de tráfico de su ciudad. En áreas con nieve, lluvia y superficies resbaladizas, debe reducir la velocidad y aumentar la distancia de frenado para garantizar la seguridad, incluyendo siempre el uso de un casco oficialmente reconocido.

El casco adecuado debe ser

• Cómodo para el ciclista.
• Ligero.
• Con buena ventilación en la parte superior de la cabeza.
• Que se ajuste cómodamente sobre la frente.

b. Por favor, revise cuidadosamente todas las partes antes de conducir y repare cualquier problema a tiempo para garantizar la seguridad al manejar.

Se recomienda que la presión de los neumáticos sea de 70 psi. Si la presión es demasiado baja, la resistencia aumentará y afectará la conducción.

¿Los aros delanteros y traseros están correctamente asegurados?

¿La batería tiene suficiente carga?

¿Los frenos funcionan correctamente?

¿El manillar y el sillín están ajustados y asegurados correctamente? ¿Las horquillas están aseguradas?

Revise la tensión de la cadena. La tensión debe ser de aproximadamente 15 mm. Al ajustar la cadena, afloje la tuerca trasera, ajuste el tornillo de holgura de la cadena, asegúrese de que la cadena esté correctamente ajustada y luego apriete nuevamente el tornillo trasero.

c. Por su seguridad, recomendamos encarecidamente que sus frenos sean ajustados por un profesional, como un técnico de servicio de bicicletas.

d. El PAB debe usarse únicamente en carreteras o caminos de montaña mejorados y no debe ser utilizado en senderos ásperos. La bicicleta podría dañarse si se usa fuera de carretera.

e. Las bicicletas asistidas por motor (en adelante denominadas como "PAB") no deben pasar por agua con una altura superior a 12 cm, de lo contrario, se producirá un cortocircuito interno, dañando el sistema.

f. Este PAB no debe usarse bajo la lluvia, ya que los componentes eléctricos pueden dañarse. Al estacionar, la bicicleta no debe exponerse a la luz solar directa durante mucho tiempo, como más de media hora, ya que esto también puede causar daños a los componentes eléctricos.

g. Está prohibido desarmar o modificar el equipo, como reemplazar controladores, cargadores, baterías, motores y cableado. No se proporcionará garantía posventa después de realizar modificaciones.

h. No cuelgue objetos pesados en los cables ni presione los cables.

i. Para reemplazar cualquier parte eléctrica, compre piezas originales directamente de nuestro distribuidor o de nuestra empresa.

j. Si el modelo que compró no coincide exactamente con este manual, por favor comprenda que nuestros productos están en constante mejora y que las descripciones en este manual y las especificaciones están sujetas a cambios sin previo aviso.

k. Por favor, observe el siguiente rango de temperatura operativa:

Carga: 0°C – 45°C.

Uso: -10°C – 40°C.

Almacenamiento: -20°C – 45°C.

l. Por su seguridad y la de los demás, apague la energía cuando no esté en uso.

m. Las bicicletas eléctricas no deben ser sobrecargadas. Si se sobrecargan, las partes eléctricas se dañarán y las partes plásticas pueden deformarse debido a altas temperaturas. Los daños causados no estarán cubiertos por la garantía.

n. Si hay un problema con las partes eléctricas, desconecte la energía.

o. Los niños, mujeres embarazadas y cualquier persona con problemas de visión, equilibrio u otros problemas físicos que les impidan manejar una bicicleta no deben usar el PAB.

p. Nunca maneje una bicicleta eléctrica mientras consume alcohol o drogas.

q. Mantenga siempre las manos en el manillar mientras maneja una bicicleta.

r. Al reparar la bicicleta, solo deben usarse piezas originales. De lo contrario, la funcionalidad y la seguridad de la bicicleta podrían verse afectadas.

s. Esta bicicleta no es adecuada para un asiento infantil. Si necesita usar un asiento infantil, tenga cuidado para evitar que los dedos del niño queden atrapados en el resorte de suspensión debajo del sillín.

t. Revise los discos de freno regularmente, ya que el uso frecuente puede causar desgaste en el disco.

u. Altura mínima del sillín: Abra el dispositivo de liberación rápida, luego coloque el poste del sillín en la posición más baja. Cuando el poste del sillín no pueda entrar más en el tubo del cuadro, esta es la altura mínima del asiento.

v. Las horquillas de suspensión instaladas en bicicletas universales son unidades selladas. Por lo tanto, no recomendamos ningún intento de desmontaje, reparación o mantenimiento. Antes de cada uso, revise el funcionamiento de las horquillas de suspensión: presione el manillar hacia abajo y suéltelo. Las horquillas deben comprimirse y regresar a su posición original.

w. Verifique que las tuercas del eje estén ajustadas. Si su bicicleta está equipada con ejes de liberación rápida, asegúrese de que las palancas de bloqueo estén correctamente tensadas y en posición cerrada.

x. No pise hacia atrás al cambiar de marcha, ya que esto podría causar un mal funcionamiento y que la cadena se caiga. En la medida de lo posible, no cambie significativamente el número de dientes del engranaje; cumpla con la velocidad del terreno para evitar fatiga en los pies. Tome un descanso prolongado y cambie la cadena al disco de engranaje mínimo y al volante pequeño para evitar fatiga elástica.

y. La idea básica del freno es: Dentro de la pinza de freno hay un par de pastillas de freno compuestas por un material de fricción unido a una superficie metálica.

Un soporte metálico. Cuando se acciona la palanca de freno, el cable interno tira de un brazo de actuación que empuja una de las pastillas de freno hacia el disco. A medida que el material de fricción entra en contacto con el disco, este se fuerza hacia la otra pastilla. El resultado de esto es que el disco giratorio queda "apretado" entre las pastillas, creando una gran fuerza de fricción que rápidamente reduce la velocidad y detiene el disco.

En condiciones secas, los frenos delanteros y traseros deben usarse al mismo tiempo con una distancia de frenado de 7 metros en caso de lluvia ligera.

En condiciones húmedas, los frenos delanteros y traseros deben usarse al mismo tiempo con una distancia de frenado de menos de 9 metros.

Por favor, ajuste los frenos con frecuencia y cambie las pastillas de freno a tiempo. Apriete el tornillo de posicionamiento; ajuste la distancia de la zapata de freno girando hacia la izquierda o derecha. La rotación hacia la izquierda del tornillo de ajuste de la zapata de freno aumentará la distancia de la zapata, mientras que la rotación hacia la derecha disminuirá la distancia (como se muestra en las Figuras de disco y zapata). El ajuste del freno debe realizarse según las condiciones.

La pastilla de freno debe estar cerca del borde exterior de la ranura del disco, y la proporción recomendada es de 1/3 a 2/3.

Siempre verifique que los frenos delantero y trasero estén correctamente ajustados antes de usar su bicicleta. Presione ambos frenos y deslice el cable en la ranura correspondiente. Es posible que necesite ajustar la longitud del cable aflojando la tuerca y deslizando el cable hasta la posición adecuada. Vuelva a apretar la tuerca para mantener la posición correcta.

Z. Se recomienda almacenar algunos repuestos apropiados, como neumáticos y componentes de fricción de freno.

Información del fabricante

Fabricante: LUCHIA ELECTRICITY IN MOTION S.L. · Avda. Alicante, 1. 30163 Cobatillas (Murcia). · info@luchia.eu
